1：鋁型材對陽極氧化膜的影響

陽極氧化膜的色調(diào)因鋁型材牌號和陽極氧化溶液種類的不同而不同；下表1所示為幾種鋁及鋁型材的硫酸陽極氧化膜和草酸陽極氧化膜的色調(diào)；陽極氧化膜整體著色有合金著色和電解著色，電解著色是在陽極氧化膜上產(chǎn)生的顏色；而且，即使是相同的合金系，例如延壓鋁型材按下圖1所示重復(fù)進行熱處理；

?

（表1：不同規(guī)格鋁型材陽極氧化溶液制備的陽極氧化膜的色調(diào)）?
?

（表2：鋁型材陽極氧化行為和陽極氧化膜的色調(diào)）

2：鋁型材對電解著色的影響 在不均勻的陽極氧化膜上進行均勻的電解著色，綜合而成的著色色調(diào)也會存在較明顯的偏差；因為電解著色沒有遮蔽性，它是陽極氧化膜自身的色調(diào)和析出金屬色調(diào)的綜合而得到的視覺感受；因此，合金成分的微調(diào)、熱處理條件的管理精度關(guān)系到硫酸陽極氧化膜的色調(diào)品質(zhì)；同時，也影響電解著色的色調(diào)管理；AlFeSi和Mg2Si等結(jié)晶析出的金屬間化合物形狀和尺寸以及鋁型材的電導(dǎo)率等影響電解著色的淺色或灰色；例如，在擠壓工序中使用鋁棒的均勻化條件對電解著色的測色值（L^*,b^*）的影響如上圖所示；

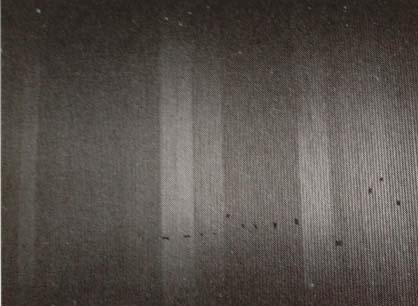

由于擠壓工序中熱影響的差異產(chǎn)生不同的Mg2Si結(jié)晶晶粒，影響鋁型材表面陽極氧化膜的反射率。
